TOYORON PVC夾紗軟管

型號: TRTOYORON PVC夾紗軟管

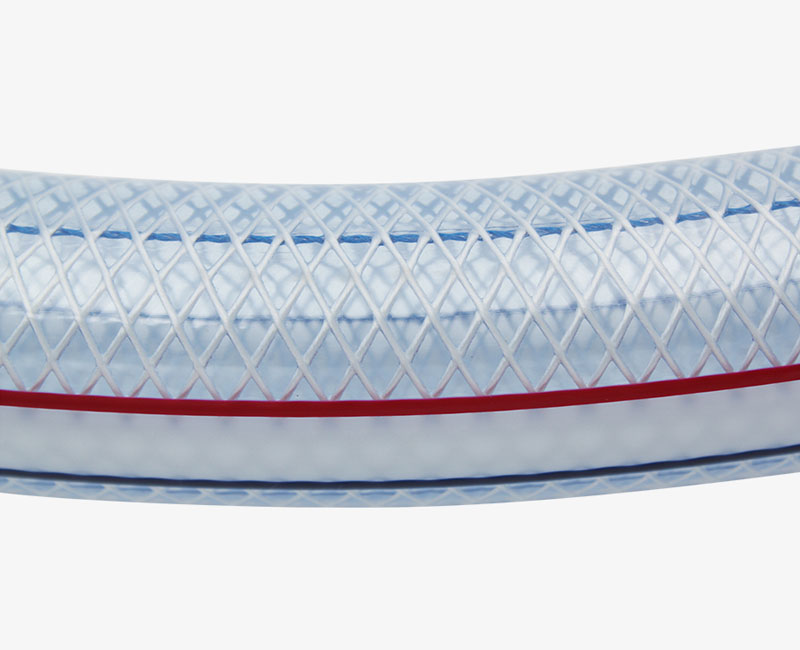

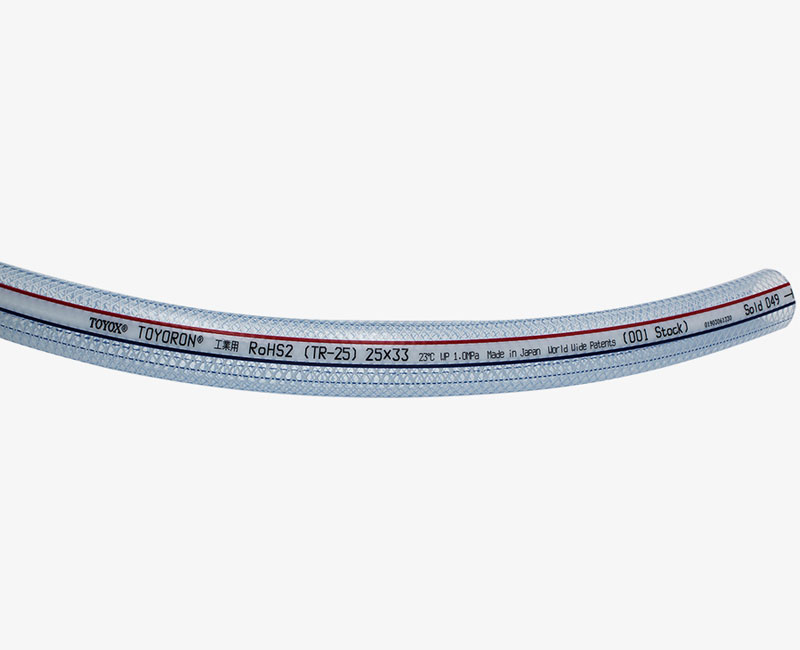

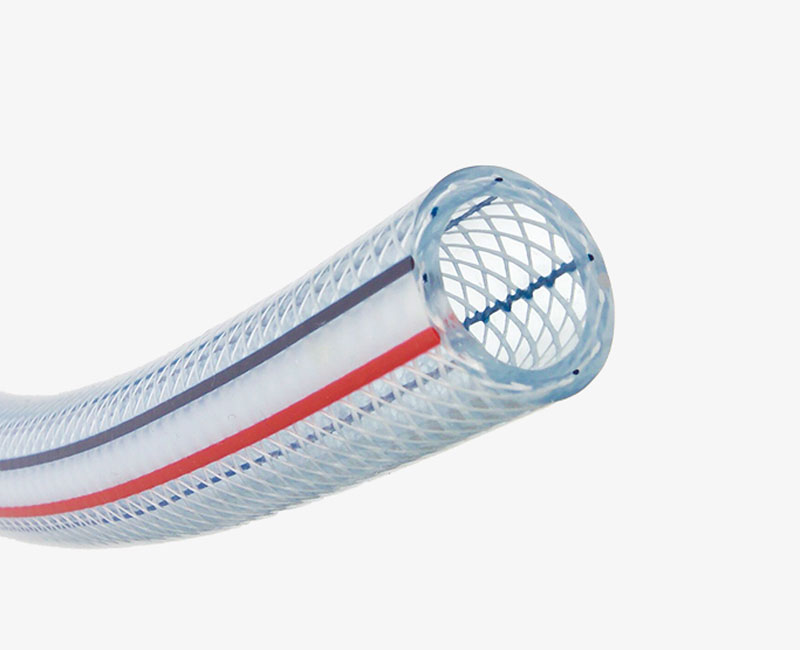

TOYORON PVC夾紗軟管

符合RoHS2修正規制

透明性佳，方便確認管內流體，使用安心。
易裁切，簡單配管，提高操作性。
提供4φ～75φ多種尺寸，滿足各客戶的需求。
耐油性更高，壽命更長。
*TOYORON HOSE 符合RoHS2修訂版標準的產品。

加入詢價

返回

概要
規格表
專用接頭

型號：

TR

流體：

水(飲用水除外)、空氣、粉體、化學藥品、礦物油、動植物油

功能：

透明性佳

柔軟性佳

符合法律：

符合RoHS2修正規制

材質：

聚氯乙烯PVC

規格：

輸送

連接種類：

TOYOCONNECTOR 大口徑接頭、外螺紋快速接頭、圓盤快速接頭

加強材料：

聚酯絲

最低溫度：

0°C～-5°C

最高溫度：

51°C～60°C

資料和服務下載

TOYORON HOSE使用注意事項

型號	内徑×外徑 (mm)	工作壓力 23℃ (MPa)	工作壓力 60℃ (MPa)	工作溫度範圍 (℃)	長度 (M)	重量 (kg/捲)	最小彎曲半徑 (mm)
TR-4	4×9	0~1.5	0~1.0	-5~60	100	7	15
TR-6	6×11	0~1.5	0~1.0		100	9	20
TR-8	8×13.5	0~1.5	0~1.0		100	13	35
TR-9	9×15	0~1.5	0~1.0		100	15	45
TR-10	10×16	0~1.2	0~1.0		100	16	45
TR-12	12×18	0~1.2	0~0.8		100	19	55
TR-15	15×22	0~1.0	0~0.8		100	27	80
TR-19	19×26	0~1.0	0~0.6		50	16	95
TR-22	21.5×29	0~1.0	0~0.6		50	20	120
TR-25	25×33	0~1.0	0~0.6		50	25	140
TR-32	32×41	0~0.7	0~0.4		50	35	185
TR-38	38×48	0~0.6	0~0.4		50	45	300
TR-45	45×56	0~0.6	0~0.4		40	48	400
TR-50	50×62	0~0.6	0~0.3		40	54	440
TR-63	63×80	0~0.4	0~0.3		20	53	650
TR-75	75×92	0~0.3	0~0.3		20	62	800

	型號		TC2-B	TC3-B	TC2-S	TC6-B	TC3-S	TC6-S
	接頭規格		外螺紋	外螺紋	外螺紋	外螺紋	外螺紋	外螺紋
	主要材質		黃銅	黃銅	不鏽鋼	黃銅	不鏽鋼	不鏽鋼
	法律法規		符合RoHS2修正規制	符合RoHS2修正規制	符合RoHS2修正規制	符合RoHS2修正規制	符合RoHS2修正規制	符合RoHS2修正規制
膠管型號	內徑(mm)	外徑(mm)
TR-4	4	9	-	-	-	-	-	-
TR-6	6	11	-	-	-	-	-	-
TR-8	8	13.5	-	-	-	-	-	-
TR-9	9	15	○	○	○	-	○	-
TR-10	10	16	-	-	-	-	-	-
TR-12	12	18	○	○	○	-	○	-
TR-15	15	22	○	○	○	-	○	-
TR-19	19	26	○	○	○	-	○	-
TR-22	21.5	29	-	-	-	-	-	-
TR-25	25	33	○	○	○	-	○	-
TR-32	32	41	-	-	-	○	-	○
TR-38	38	48	-	-	-	○	-	○
TR-45	45	56	-	-	-	-	-	-
TR-50	50	65	-	-	-	○	-	○
TR-63	63	80	-	-	-	-	-	-
TR-75	75	92	-	-	-	-	-	-
