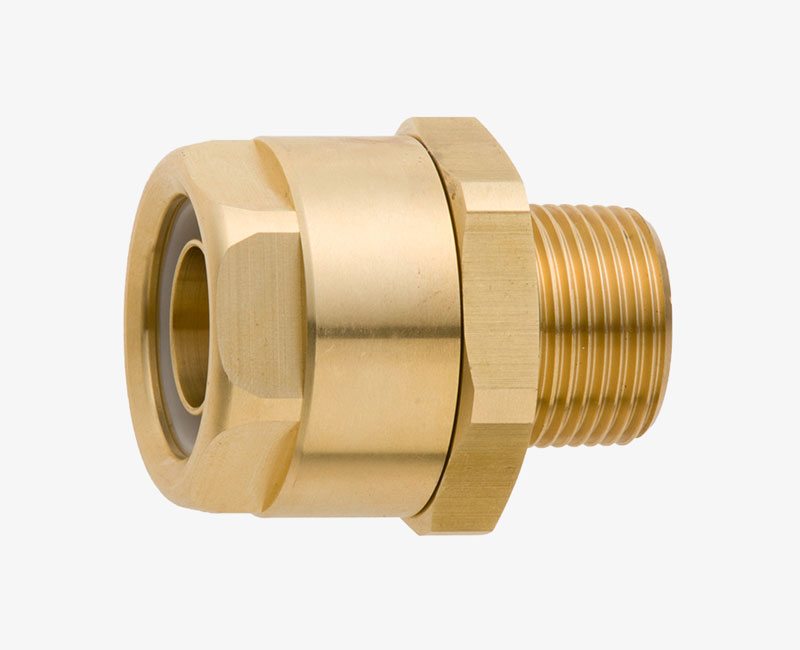

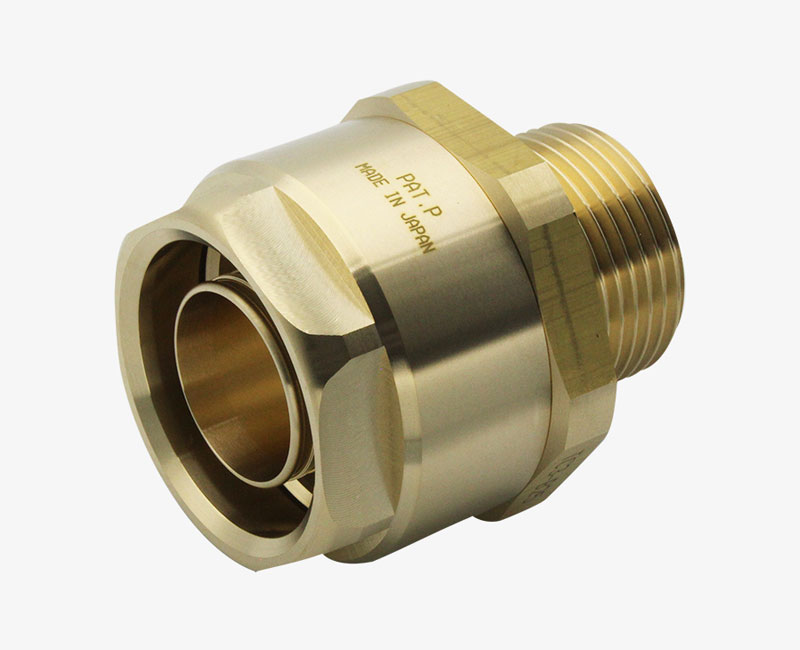

TOYOCONNECTOR TC3-B接頭

型號: TC3-BTOYOCONNECTOR TC3-B接頭

TOYOCONNECTOR TC3-B接頭

符合RoHS2修正規制

耐壓，避免膠管脫落和流體洩漏。
輕鬆裝卸，節省作業時間，提高工作效率。
接頭口徑大，可降低壓力損失。
耐久性佳，膠管口和管接頭為一體型，流體不會接觸接頭內部的墊圈。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。

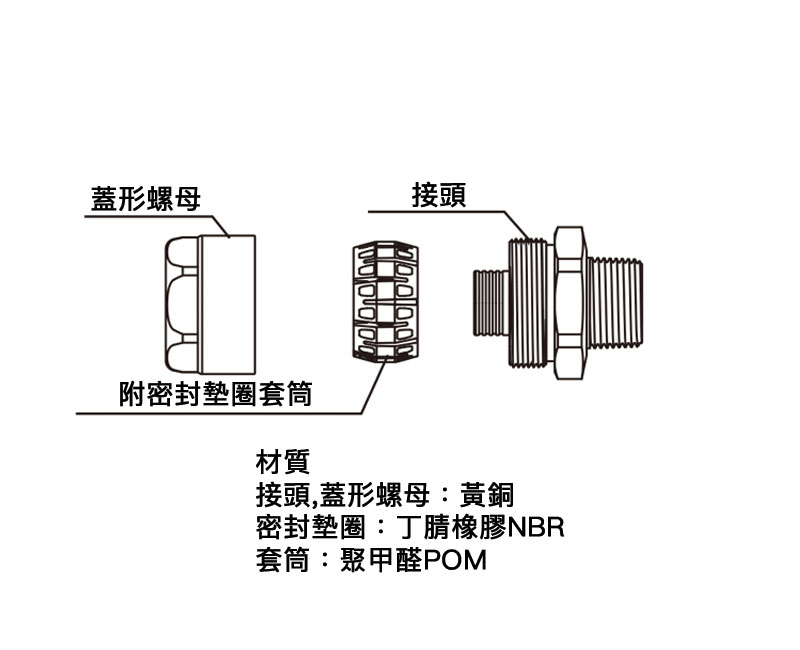

最後鎖上蓋形螺母，即完成安裝程序。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC3-B

流體：

空氣、動植物油、水(飲用水除外)、礦物油

主材質：

黃銅

符合法律：

符合RoHS2修正規制

連接規格：

1/4、3/8、1/2、3/4、1

連接種類：

外螺紋快速接頭

資料和服務下載

TC3-B 注意事項

TC3-B 使用說明書

相關影片

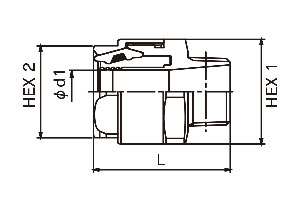

型號	螺栓規格	尺寸(mm)				重量 (g)	包裝單位 (個)	尺寸圖
型號	螺栓規格	L	Φd1	HEX1	HEX2	重量 (g)	包裝單位 (個)	尺寸圖
TC3-B9-R1/4	R1/4	42.5	7.0	29	24	102	20
TC3-B12-R3/8	R3/8	44.5	10.0	32	27	127	20
TC3-B12-R1/2	R1/2	48.0	10.0	32	27	141	20
TC3-B15-R3/8	R3/8	44.5	11.5	36	31	159	20
TC3-B15-R1/2	R1/2	48.0	13.0	36	31	167	20
TC3-B19-R1/2	R1/2	52.0	15.0	41	36	239	10
TC3-B19-R3/4	R3/4	53.5	17.0	41	36	241	10
TC3-B25-R3/4	R3/4	56.0	20.5	49	42	345	10
TC3-B25-R1	R1	59.0	22.5	49	42	357	10

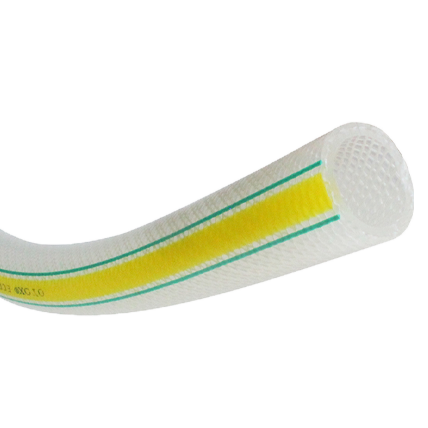

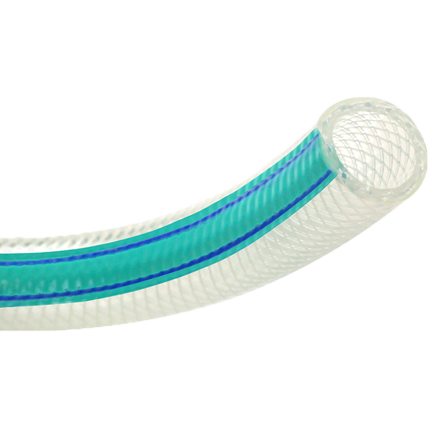

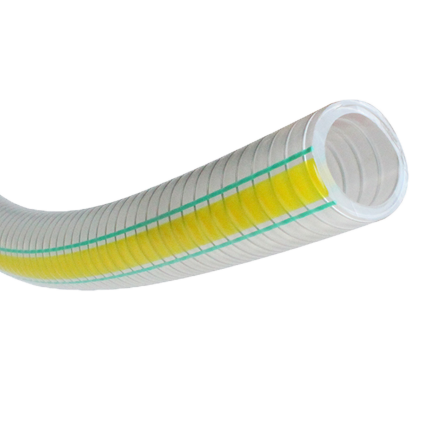

	型號		EC	ECS	TFB	TFS	HTF	TGF
	軟管材質		聚烯烴樹脂	聚烯烴樹脂	PVC	PVC	PVC	PVC
	法律法規		符合RoHS2修正規制	符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制
接頭型號	軟管內徑 mm	接頭規格
TC3-B9-R3/8	9	R3/8	○	-	○	-	-	-
TC3-B9-R1/4	9	R1/4	○	-	○	-	-	-
TC3-B12-R1/2	12	R1/2	○	-	○	-	-	-
TC3-B12-R3/8	12	R3/8	○	-	○	-	-	-
TC3-B15-R1/2	15	R1/2	○	-	○	-	○	○
TC3-B15-R3/8	15	R3/8	○	-	○	-	○	○
TC3-B19-R3/4	19	R3/4	○	-	○	-	○	○
TC3-B19-R1/2	19	R1/2	○	-	○	-	○	○
TC3-B25-R1	25	R1	○	○	○	○	○	○
TC3-B25-R3/4	25	R3/4	○	○	○	○	○	○

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC3-9-RSS	TC3-B 9-R1/4 , TC3-B9-R3/8	20
	TC3-12-RSS	TC3-B12-R3/8 , TC3-B12-R1/2	20
	TC3-15-RSS	TC3-B15-R3/8 , TC3-B15-R1/2	20
	TC3-19-RSS	TC3-B19-R1/2 , TC3-B19-R3/4	10
	TC3-25-RSS	TC3-B25-R3/4 , TC3-B25-R1	10
