TOYOCONNECTOR TC2-S接頭

型號: TC2-STOYOCONNECTOR TC2-S接頭

TOYOCONNECTOR TC2-S接頭

符合RoHS2修正規制

耐壓，避免膠管脫落和流體洩漏。

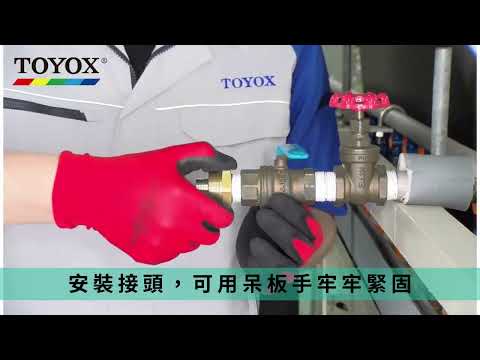

使用呆板手輕鬆裝卸，節省作業時間，提高工作效率。
重量比TC3-S輕巧。
接頭口徑大，可降低壓力損失。
耐久性佳，膠管口和管接頭為一體型，流體不會接觸接頭內部的墊圈。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC2-S

流體：

空氣、動植物油、水(飲用水除外)、礦物油、純水、化學藥品

主材質：

不鏽鋼

符合法律：

符合RoHS2修正規制

連接規格：

3/8、1/2、3/4、1

連接種類：

外螺紋快速接頭

資料和服務下載

TC2-S 注意事項

TC2-S 使用說明書

相關影片

型號	螺栓規格	尺寸(mm)				重量 (g)	包裝單位 (個)	尺寸圖
型號	螺栓規格	L	Φd1	HEX1	HEX2	重量 (g)	包裝單位 (個)	尺寸圖
TC2-S9-R3/8	R3/8	35.5	7.2	25	23	78	30
TC2-S12-R1/2	R1/2	44.5	10.0	29	27	120	30
TC2-S15-R1/2	R1/2	45.5	13.0	33	32	147	30
TC2-S19-R3/4	R3/4	50	17.0	36	35	200	20
TC2-S25-R1	R1	54.5	23.0	43	41	245	20

	型號		TFB	TFS	HTF
	軟管材質		PVC	PVC	PVC
	法律法規		FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制
接頭型號	軟管內徑 mm	接頭規格
TC2-S9-R3/8	9	R3/8	○	-	-
TC2-S12-R1/2	12	R1/2	○	-	-
TC2-S15-R1/2	15	R1/2	○	-	○
TC2-S19-R3/4	19	R3/4	○	-	○
TC2-S25-R1	25	R1	○	○	○

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC2-9-S	TC2-S9-R3/8	20
	TC2-12S	TC2-S12-R1/2	20
	TC2-15-S	TC2-S15-R1/2	20
	TC2-19-S	TC2-S19-R3/4	10
	TC2-25-S	TC2-S25-R1	10
