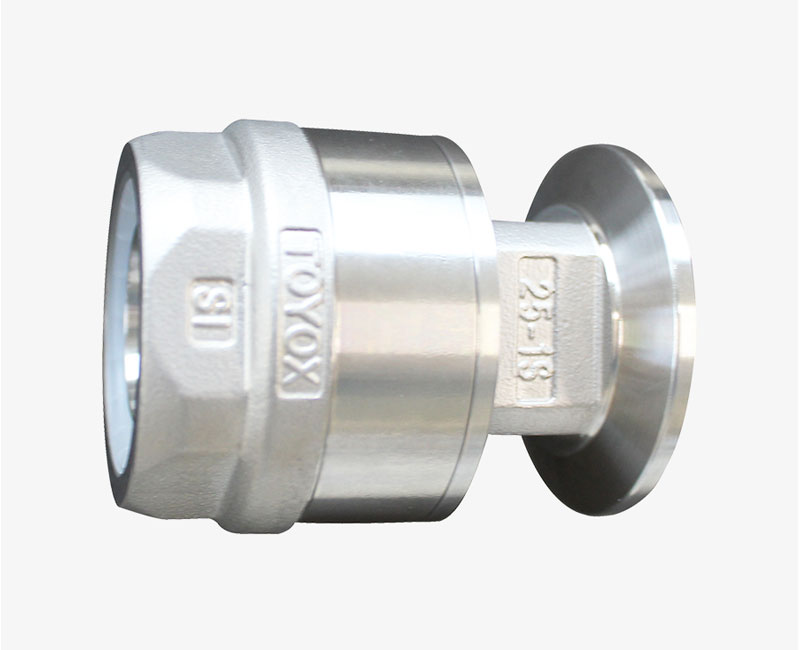

TOYOCONNECTOR TC3-FSG接頭

型號: TC3-FSGTOYOCONNECTOR TC3-FSG接頭

TOYOCONNECTOR TC3-FSG接頭

符合RoHS2修正規制

不殘留液體，適用於輸送食品、飲料。
耐壓，避免膠管脫落和流體洩漏。
輕鬆裝卸，節省作業時間，提高工作效率。
接頭口徑大，可降低壓力損失。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。

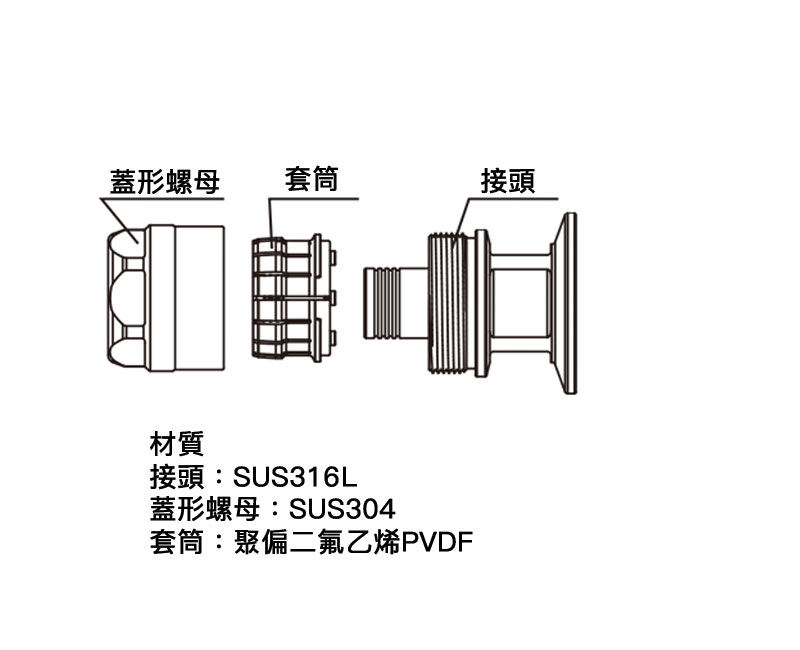

最後鎖上蓋形螺母，即完成安裝程序。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC3-FSG

流體：

空氣、化學藥品、飲料、飲用水、食品(包含油脂)、溶劑、塗料、動植物油、礦物油、水(飲用水除外)

主材質：

不鏽鋼

符合法律：

符合RoHS2修正規制

連接規格：

5/8、3/4、1

連接種類：

圓盤快速接頭

資料和服務下載

TC3-FSG 注意事項

TC3-FSG 使用說明書

相關影片

型號	螺栓規格	尺寸(mm)							重量 (g)	包裝單位 (個)	尺寸圖
型號	螺栓規格	L	φd1	對面寬	A	B	C	HEX	重量 (g)	包裝單位 (個)	尺寸圖
TC3-FSG15-1S	1S	59.0	13.3	27.0	50.5	43.5	23.0	30.8	283	10
TC3-FSG19-1S	1S	61.0	16.9	27.0	50.5	43.5	23.0	35.8	317	10
TC3-FSG25-1S	1S	64.5	22.8	27.0	50.5	43.5	23.0	43.8	407	10

	型號		TSI	TSIS	TSIP	HTSI
	軟管材質		矽膠	矽膠	矽膠	矽膠
	法律法規		FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制
接頭型號	軟管內徑 mm	接頭規格
TC3-FSG15-1S	15	1S	○	-	○	○
TC3-FSG19-1S	19	1S	○	○	○	○
TC3-FSG25-1S	25	1S	○	○	○	○

更換零件	型號	適用接頭型號	包裝數量 (個)

	TC3-FS15-S	TC3-FSG15-1S	20
	TC3-FS19-S	TC3-FSG19-1S	20
TC3-FS25-S	TC3-FSG25-1S	20
