型號: TC3-STOYOCONNECTOR TC3-S接頭

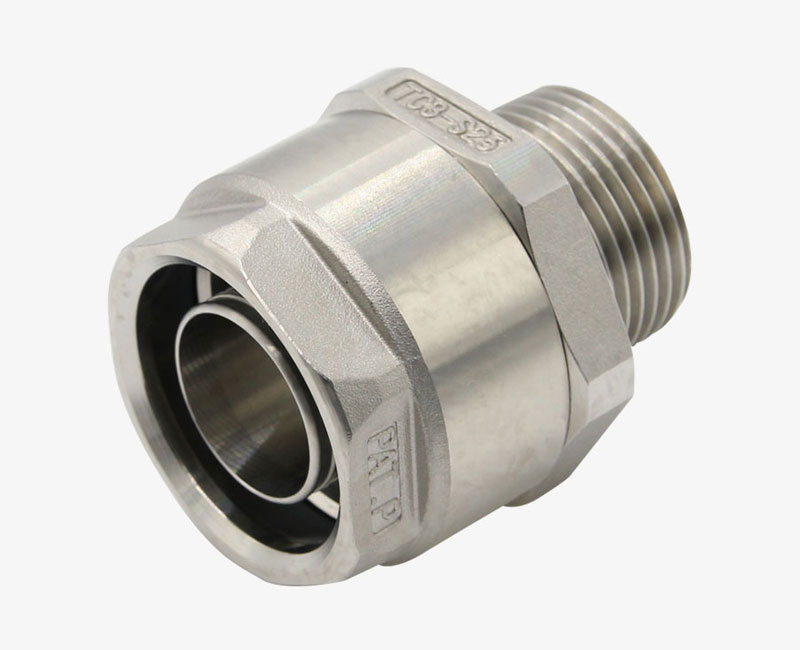

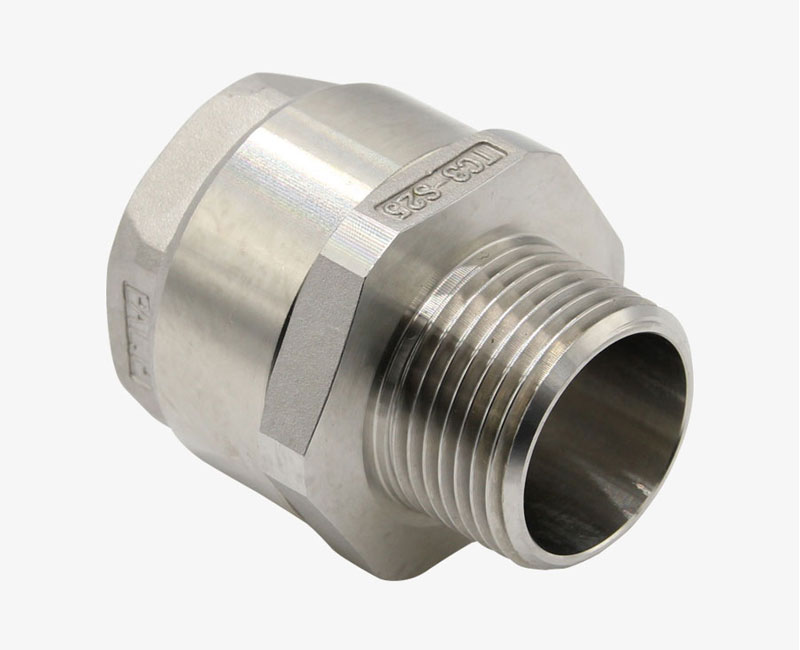

TOYOCONNECTOR TC3-S接頭

符合RoHS2修正規制
  • TOYOCONNECTOR TC3-S接頭
  • TOYOCONNECTOR TC3-S接頭
  • TOYOCONNECTOR TC3-S接頭
  • TOYOCONNECTOR TC3-S接頭
  • TOYOCONNECTOR TC3-S接頭
  • 耐壓，避免膠管脫落和流體洩漏。
  • 輕鬆裝卸，節省作業時間，提高工作效率。
  • 接頭口徑大，可降低壓力損失。
  • 耐久性佳，膠管口和管接頭為一體型，流體不會接觸接頭內部的墊圈。
  • 節省成本，接頭主體為可重覆使用。
  • 抗震力強，可預防因震動脫落，造成損失。

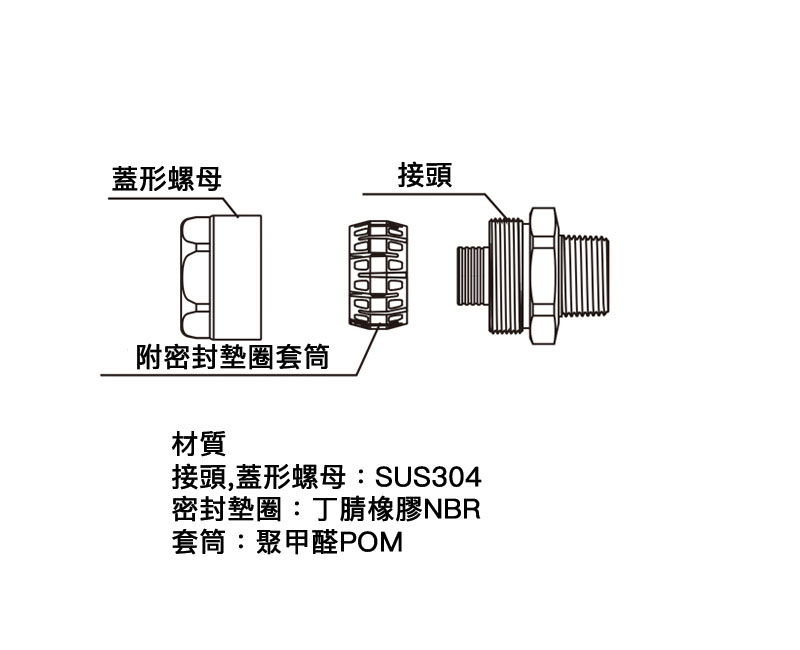

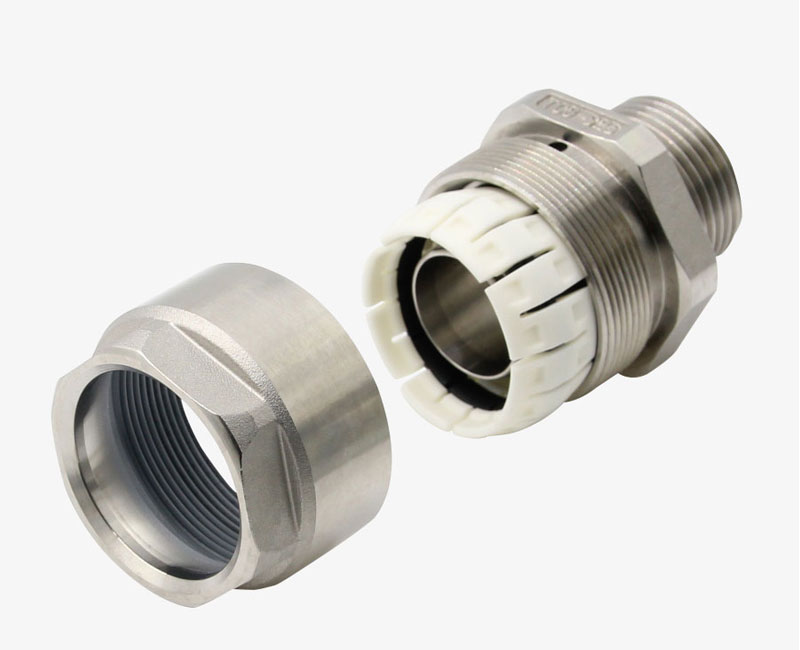

  • 最後鎖上蓋形螺母，即完成安裝程序。
  • 概要
  • 接頭規格表
  • 適用軟管
  • 更換零件配件
型號 ：
TC3-S
流體 ：
空氣、化學藥品、溶劑、塗料、礦物油、動植物油、水(飲用水除外)
主材質 ：
不鏽鋼
符合法律 ：
符合RoHS2修正規制
連接規格 ：
1/4、3/8、1/2、3/4、1
連接種類 ：
外螺紋快速接頭
相關影片
TC3-S 安裝方法
TC3-S 安裝方法
TC3-S 安裝操作比較
TC3-S 安裝操作比較
TC3-S 耐壓安全性比較
TC3-S 耐壓安全性比較

型號 螺栓規格 尺寸(mm) 重量
(g)		 包裝單位
(個)		 尺寸圖
L Φd1 HEX1 HEX2
TC3-S9-R1/4 R1/4 43.0 7.0 29 24 102 20
TC3-S9-R3/8 R3/8 43.5 7.0 29 24 100 20
TC3-S12-R3/8 R3/8 44.5 10.0 32 27 123 20
TC3-S12-R1/2 R1/2 48.0 10.0 32 27 130 20
TC3-S15-R3/8 R3/8 44.5 11.5 36 31 157 20
TC3-S15-R1/2 R1/2 48.0 13.0 36 31 145 20
TC3-S19-R1/2 R1/2 52.0 15.0 41 36 232 10
TC3-S19-R3/4 R3/4 53.5 16.5 41 36 220 10
TC3-S25-R3/4 R3/4 56.0 20.5 49 42 338 10
TC3-S25-R1 R1 59.0 22.5 49 42 320 10
型號 FF FFE FFS FFY FFYS EC ECS TFB TFS HTF TGF
軟管材質 氟化樹脂 氟化樹脂 氟化樹脂 氟化樹脂 氟化樹脂 聚烯烴樹脂 聚烯烴樹脂 PVC PVC PVC PVC
法律法規
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
符合RoHS2修正規制
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
接頭型號 軟管內徑
mm		 接頭規格
TC3-S9-R3/8 9 R3/8 ○ - - - - ○ - ○ - - -
TC3-S9-R1/4 9 R1/4 ○ - - - - ○ - ○ - - -
TC3-S12-R1/2 12 R1/2 ○ ○ - ○ - ○ - ○ - - -
TC3-S12-R3/8 12 R3/8 ○ ○ - ○ - ○ - ○ - - -
TC3-S15-R1/2 15 R1/2 ○ ○ ○ ○ - ○ - ○ - ○ ○
TC3-S15-R3/8 15 R3/8 ○ ○ ○ ○ - ○ - ○ - ○ ○
TC3-S19-R3/4 19 R3/4 ○ ○ ○ ○ ○ ○ - ○ - ○ ○
TC3-S19-R1/2 19 R1/2 ○ ○ ○ ○ ○ ○ - ○ - ○ ○
TC3-S25-R1 25 R1 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
TC3-B25-R3/4 25 R3/4 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

更換零件 型號 適用接頭型號 包裝數量
(個)
TC3-9-RSS TC3-S 9-R1/4 , TC3-S9-R3/8 20
TC3-12-RSS TC3-S12-R3/8 , TC3-S12-R1/2 20
TC3-15-RSS TC3-S15-R3/8 , TC3-S15-R1/2 20
TC3-19-RSS TC3-S19-R1/2 , TC3-S19-R3/4 10
TC3-25-RSS TC3-S25-R3/4 , TC3-S25-R1 10
