TOYOCONNECTOR TC3-FG接頭

型號: TC3-FGTOYOCONNECTOR TC3-FG接頭

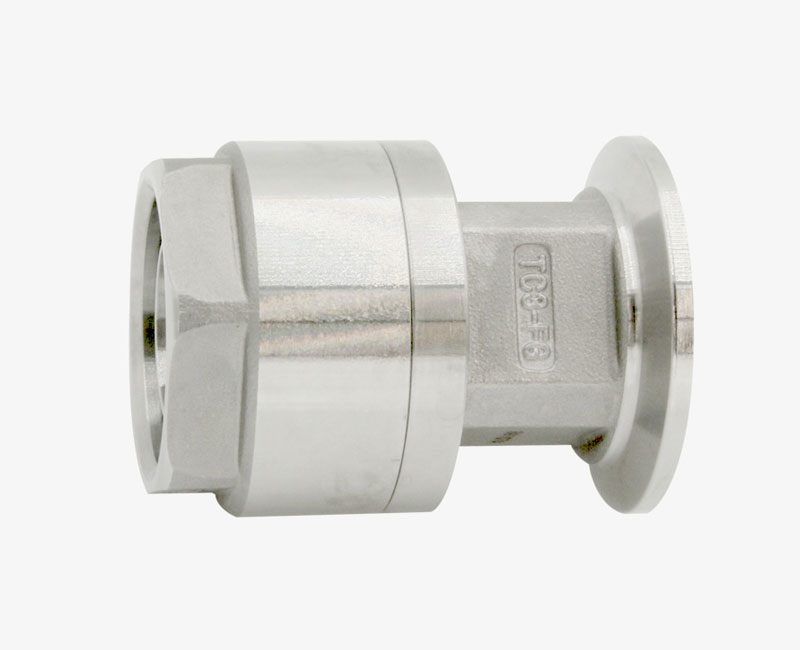

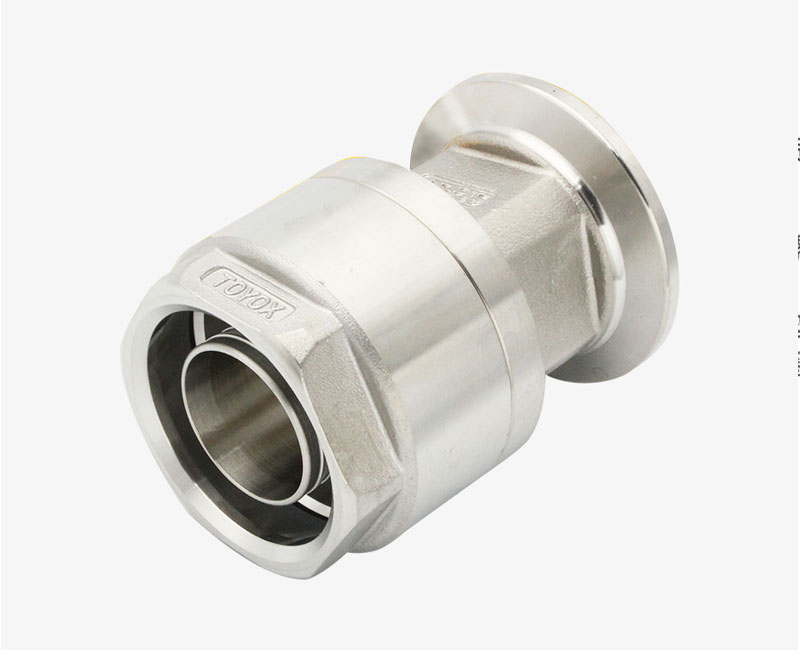

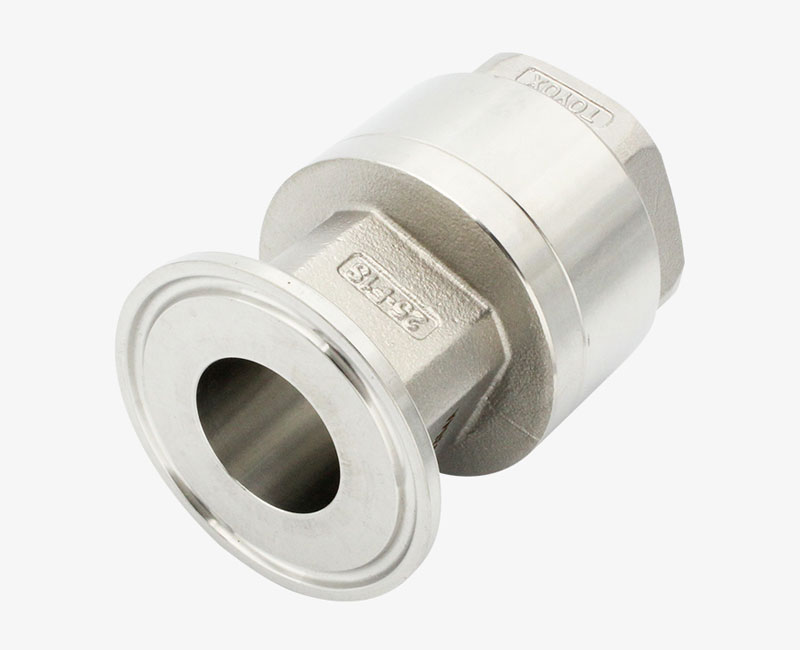

TOYOCONNECTOR TC3-FG接頭

符合RoHS2修正規制

不殘留液體，適用於輸送食品、飲料。
耐壓，避免膠管脫落和流體洩漏。
輕鬆裝卸，節省作業時間，提高工作效率。
接頭口徑大，可降低壓力損失。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。

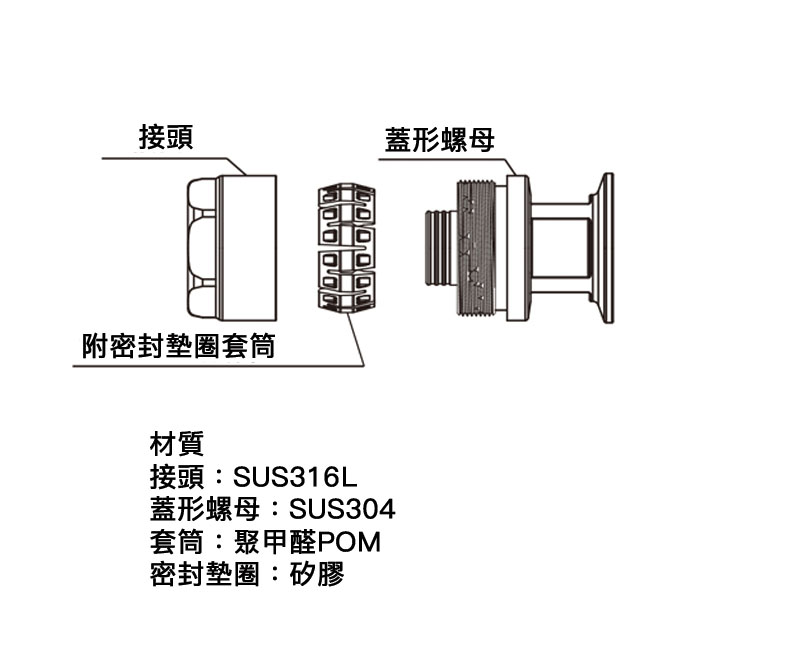

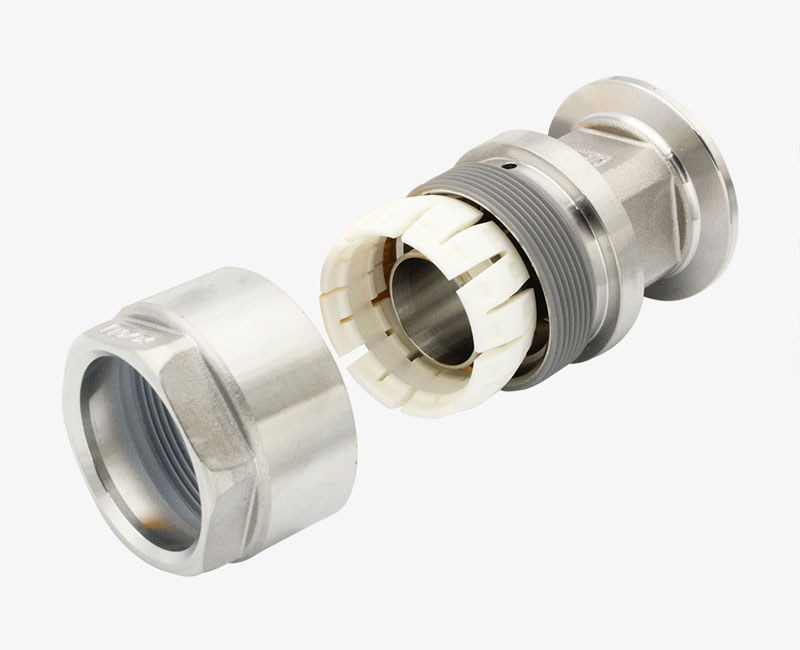

最後鎖上蓋形螺母，即完成安裝程序。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC3-FG

流體：

空氣、化學藥品、飲料、飲用水、食品(包含油脂)、溶劑、塗料、礦物油、動植物油、水(飲用水除外)

主材質：

不鏽鋼

符合法律：

符合RoHS2修正規制

連接規格：

5/8、3/4、1

連接種類：

圓盤快速接頭

資料和服務下載

TC3-FG 注意事項

TC3-FG 使用說明書

相關影片

型號	圓盤規格	尺寸(mm)							重量 (g)	包裝單位 (個)	尺寸圖
型號	圓盤規格	L	Φd1	對面寬	A	B	C	HEX	重量 (g)	包裝單位 (個)	尺寸圖
TC3-FG15-1S	1S	58.5	13.0	24.0	50.5	43.5	23.0	31.0	238	10
TC3-FG19-1S	1S	60.5	17.0	27.0	50.5	43.5	23.0	36.0	290	10
TC3-FG25-1S	S1	66.0	22.5	30.0	50.5	43.5	23.0	42.0	392	10

型號

軟管材質

氟化樹脂

氟化樹脂

氟化樹脂

氟化樹脂

氟化樹脂

聚烯烴樹脂

聚烯烴樹脂

PVC

PVC

PVC

PVC

法律法規

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

符合RoHS2修正規制

符合RoHS2修正規制

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

FDA

符合RoHS2修正規制

接頭型號

軟管內徑
mm

接頭規格

TC3-FG15-1S

15

1S

○

○

○

○

-

○

-

○

-

-

-

TC3-FG19-1S

19

1S

○

○

○

○

-

○

-

○

-

○

○

TC3-FG25-1S

25

1S

○

○

○

○

○

○

○

○

○

○

○

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC3-FG15-RSS	TC3-FG15	10
	TC3-FG19-RSS	TC3-FG19	10
	TC3-FG25-RSS	TC3-FG25	10
