型號: TC3-PCTOYOCONNECTOR TC3-PC接頭

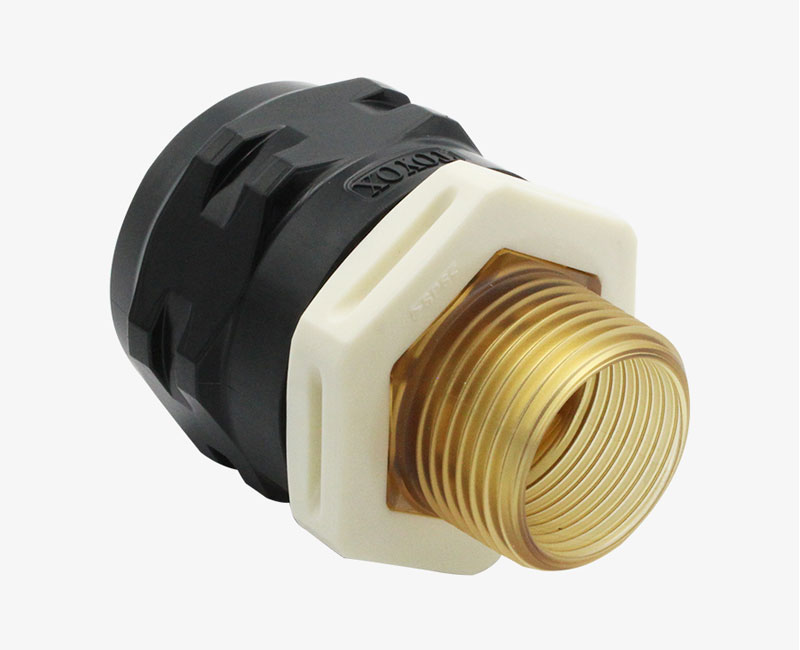

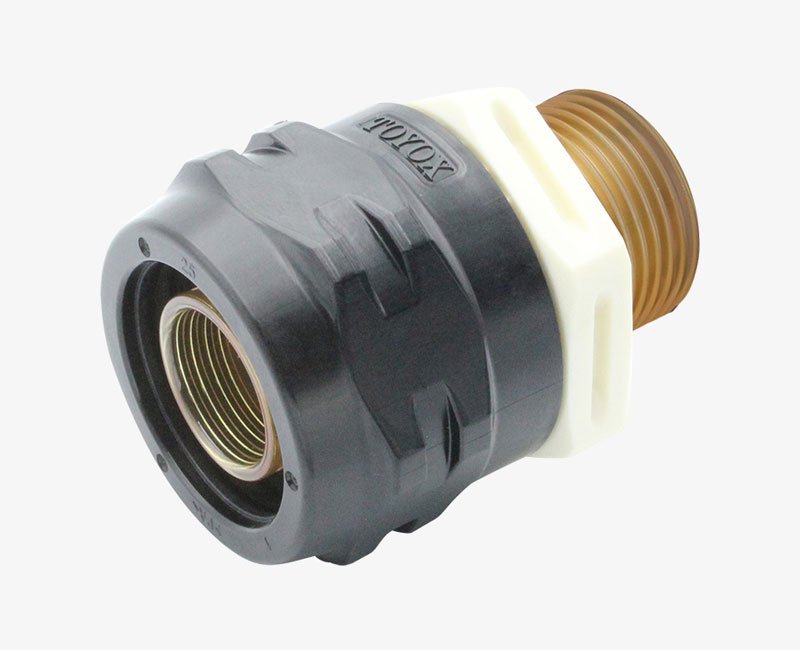

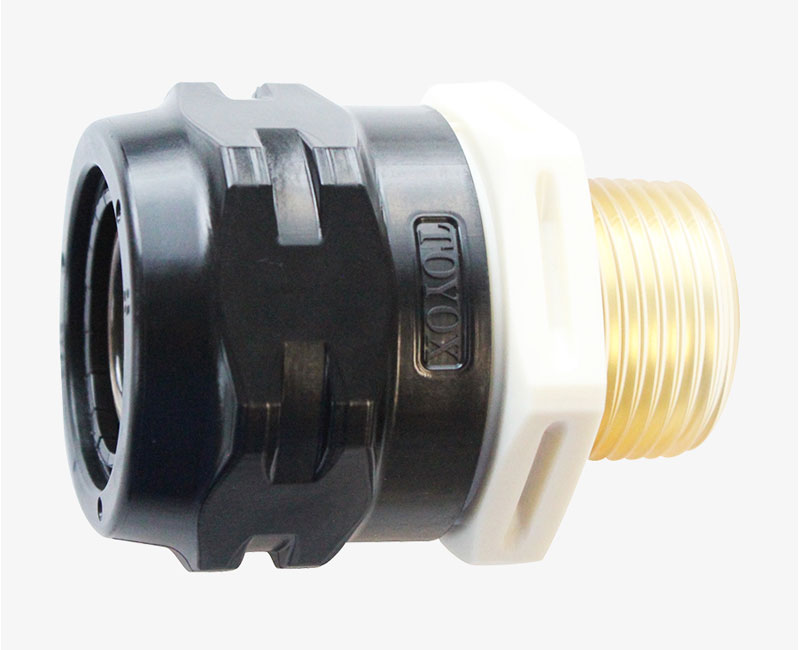

TOYOCONNECTOR TC3-PC接頭

符合RoHS2修正規制
  • TOYOCONNECTOR TC3-PC接頭
  • TOYOCONNECTOR TC3-PC接頭
  • TOYOCONNECTOR TC3-PC接頭
  • TOYOCONNECTOR TC3-PC接頭
  • TOYOCONNECTOR TC3-PC接頭
  • 採用樹脂PPSU，輕量化，適合藥品配管。
  • 耐壓，避免膠管脫落和流體洩漏。
  • 輕鬆裝卸，節省作業時間，提高工作效率。
  • 接頭口徑大，可降低壓力損失。
  • 抗震力強，可預防因震動脫落，造成損失。

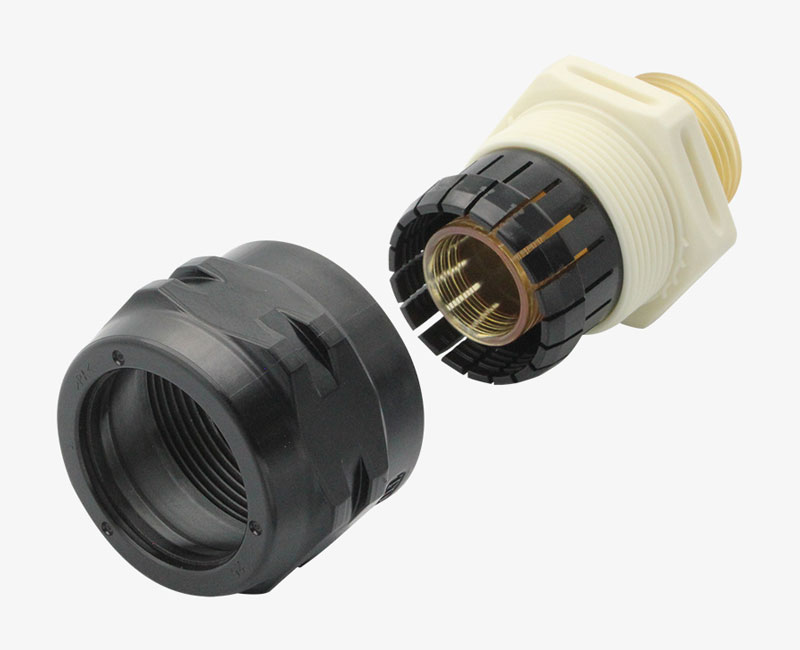

  • 最後鎖上蓋形螺母，即完成安裝程序。
  • 概要
  • 接頭規格表
  • 適用軟管
型號 ：
TC3-PC
流體 ：
空氣、化學藥品、動植物油、水(飲用水除外)

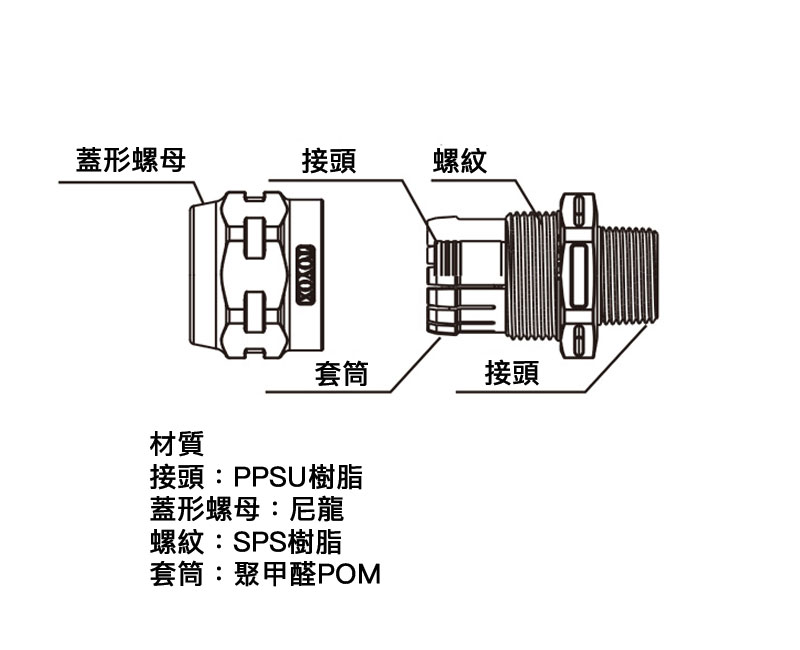

主材質 ：
樹脂（PPSU）
符合法律 ：
符合RoHS2修正規制
連接規格 ：
1、3/4、5/8、1/2、3/8
連接種類 ：
外螺紋快速接頭
相關影片
TC3-B 耐壓安全性比較
TC3-B 耐壓安全性比較

型號 圓盤規格 尺寸(mm) 重量
(g)		 包裝單位
(個)		 尺寸圖
L Φd1 HEX1
TC3-PC9-R3/8 R3/8 51.0 5.5 27 26 20
TC3-PC12-R1/2 R1/2 55.0 8.0 30 32 20
TC3-PC15-R1/2 R1/2 58.0 11.0 36 48 20
TC3-PC19-R3/4 R3/4 62.5 15.0 41 63 10
TC3-PC25-R1 R1 68.5 20.0 50 97 10
型號 FF FFS FFY FFYS EC ECS TFB TFS HTF
軟管材質 氟化樹脂 氟化樹脂 氟化樹脂 氟化樹脂 聚烯烴樹脂 聚烯烴樹脂 PVC PVC PVC
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
符合RoHS2修正規制
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
FDA
符合RoHS2修正規制
接頭型號 軟管內徑
mm		 接頭規格
TC3-PC9-R3/8 9 R3/8 ○ - - - ○ - ○ - -
TC3-PC12-R1/2 12 R1/2 ○ - ○ - ○ - ○ - -
TC3-PC15-R1/2 15 R1/2 ○ ○ ○ - ○ - ○ - ○
TC3-PC19-R3/4 19 R3/4 ○ ○ ○ ○ ○ ○ - ○ - ○
TC3-PC25-R1 25 R1 ○ ○ ○ ○ ○ ○ ○ ○ ○
