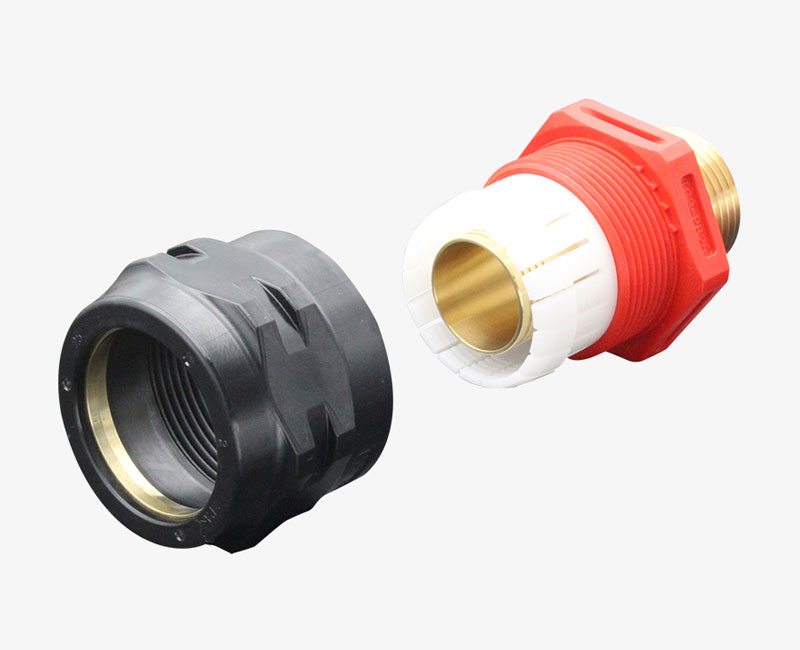

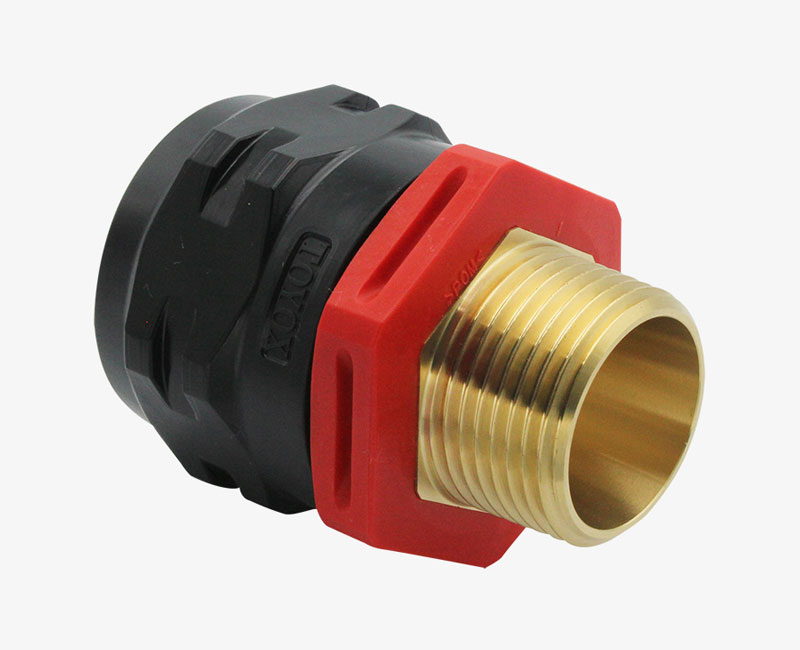

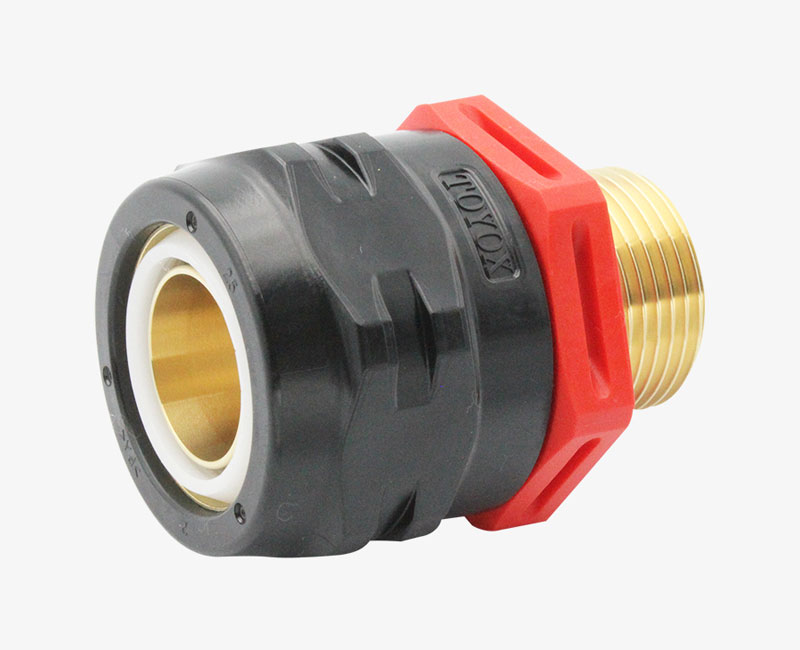

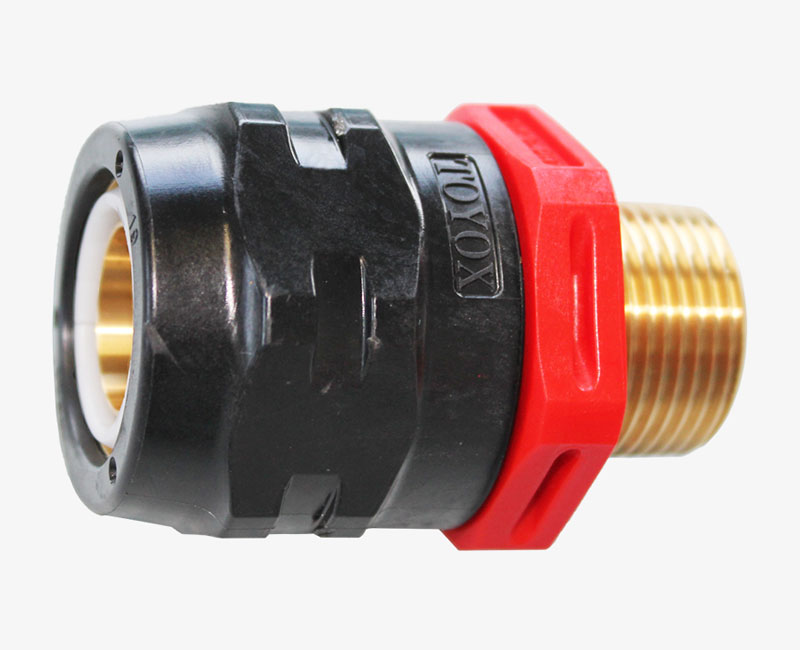

TOYOCONNECTOR TC3-PB接頭

型號: TC3-PBTOYOCONNECTOR TC3-PB接頭

TOYOCONNECTOR TC3-PB接頭

符合RoHS2修正規制

耐壓，避免膠管脫落和流體洩漏。
輕鬆裝卸，節省作業時間，提高工作效率。
接頭口徑大，可降低壓力損失。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。
最後鎖上蓋形螺母，即完成安裝程序。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC3-PB

流體：

空氣、礦物油、動植物油、水(飲用水除外)

主材質：

黃銅＋樹脂

符合法律：

符合RoHS2修正規制

連接規格：

1、3/4、5/8、1/2、3/8

連接種類：

外螺紋快速接頭

資料和服務下載

TC3-PB 注意事項

TC3-PB 使用說明書

相關影片

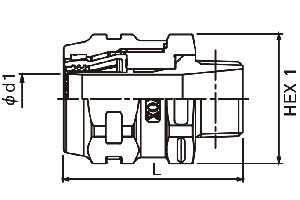

型號	圓盤規格	尺寸(mm)			重量 (g)	包裝單位 (個)	尺寸圖
型號	圓盤規格	L	Φd1	HEX1	重量 (g)	包裝單位 (個)	尺寸圖
TC3-PB9-R3/8	R3/8	51.0	7.0	27	54	10
TC3-PB12-R1/2	R1/2	55.0	10.0	30	81	10
TC3-PB15-R1/2	R1/2	58.0	13.0	36	91	10
TC3-PB19-R3/4	R3/4	62.5	17.0	41	125	10
TC3-PB25-R1	R1	68.5	22.5	50	200	10

	型號		TFB	TFS	HTF	TGF
	軟管材質		PVC	PVC	PVC	PVC
	法律法規		FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制
接頭型號	軟管內徑 mm	接頭規格
TC3-PB9-R3/8	9	R3/8	○	-	-	-
TC3-PB12-R1/2	12	R1/2	○	-	-	-
TC3-PB15-R1/2	15	R1/2	○	-	○	○
TC3-PB19-R3/4	19	R3/4	○	-	○	○
TC3-PB25-R1	25	R1	○	○	○	○

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC3-PB9-S	TC3-PB9-R3/8	10
	TC3-PB12-S	TC3-PB12-R1/2	10
	TC3-PB15-S	TC3-PB15-R1/2	10
	TC3-PB19-S	TC3-PB19-R3/4	10
	TC3-PB25-S	TC3-PB25-R1	10
