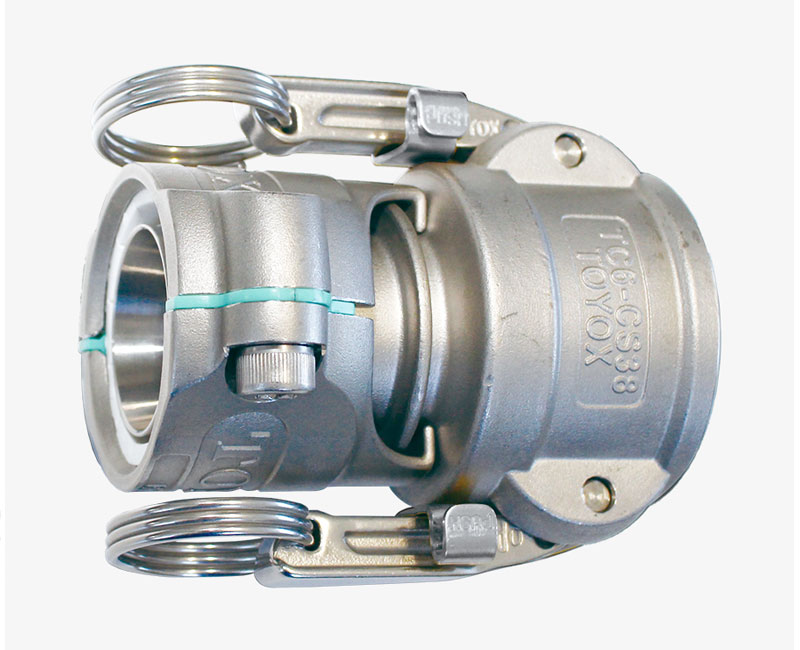

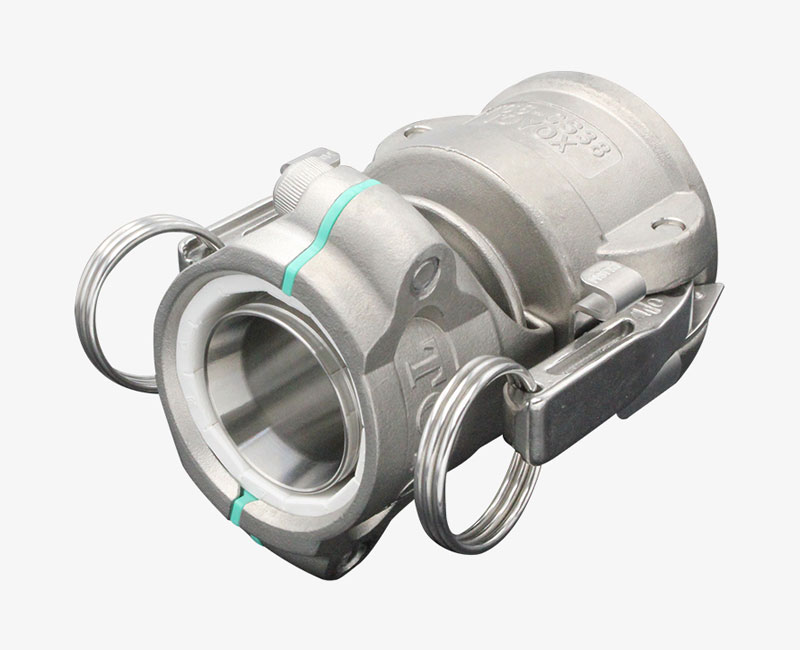

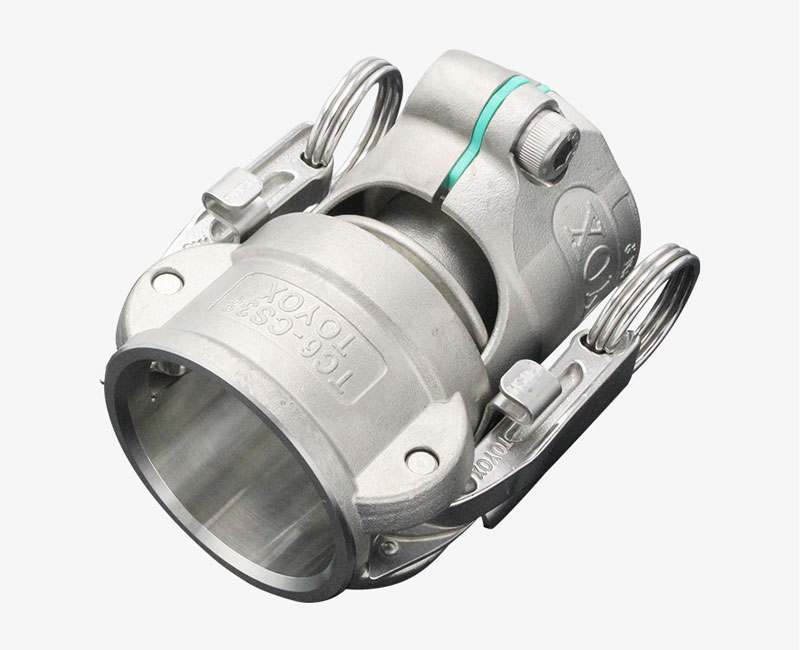

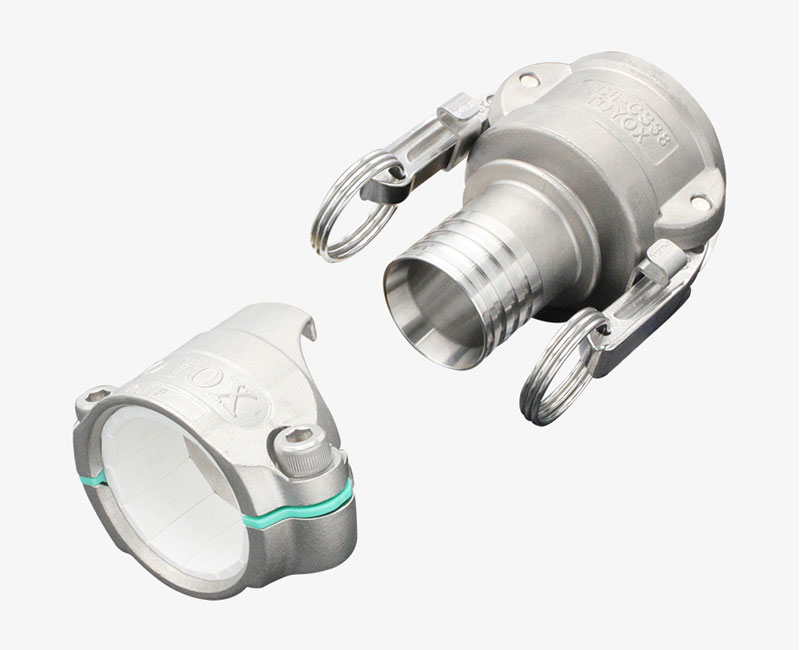

型號: TC6-CSTOYOCONNECTOR TC6-CS接頭
TOYOCONNECTOR TC6-CS接頭
符合RoHS2修正規制
- 概要
- 接頭規格表
- 適用軟管
- 更換零件配件
型號 :
TC6-CS
流體 :
空氣、化學藥品、飲料、飲用水、食品(包含油脂)、動植物油、水(飲用水除外)
主材質 :
不鏽鋼
符合法律 :
符合RoHS2修正規制
連接種類 :
TOYOCONNECTOR 大口徑接頭
連接規格 :
1-1/2、2
型號 | 接頭規格 | 尺寸(mm) | 重量 (g) |
包裝單位 (個) |

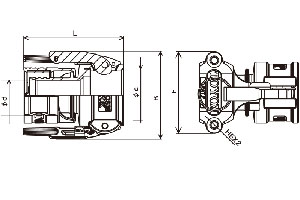

尺寸圖 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
L | Φd | A | B | ΦC | F | HEX2 | |||||
TC6-CS-38 | 1-1/2" | 106.0 | 32.0 | 184.0 | 93.0 | 54.0 | 88.0 | 6 | 1050 | 4 | |
TC6-CS-50 | 2" | 122.5 | 43.0 | 193.0 | 1030 | 63.3 | 106.0 | 8 | 1400 | 2 |

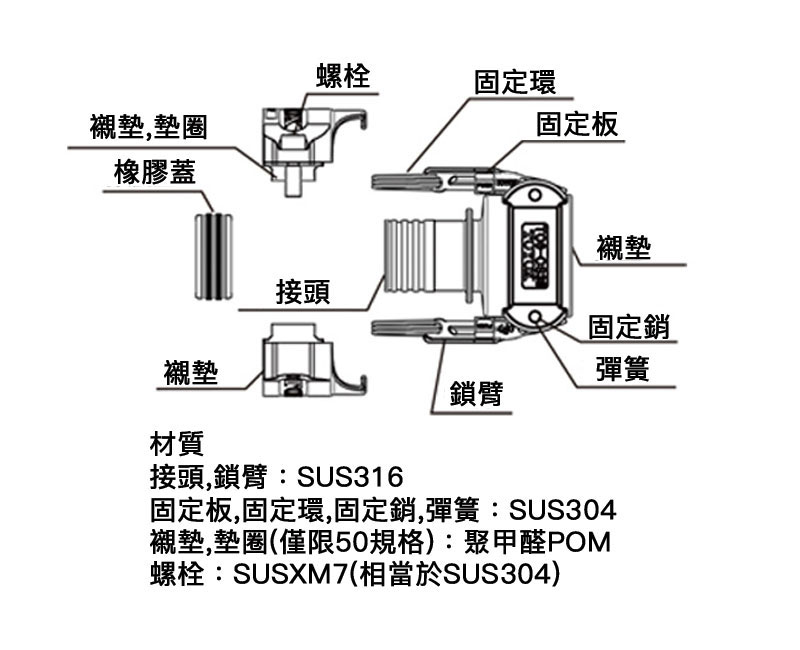

更換零件 | 型號 | 適用接頭型號 | 包裝數量 (個) |
---|---|---|---|
TC6-F-38-G | TC6-CS-38 | 4 | |
TC6-F-50-G | TC6-CS-50 | 4 |
更換零件 | 型號 | 適用接頭型號 | 包裝數量 (個) |
---|---|---|---|
TC6-F-38-CBSS | TC6-CS-38 | 1 | |
TC6-F-50-CBSS | TC6-CS-50 | 1 |
