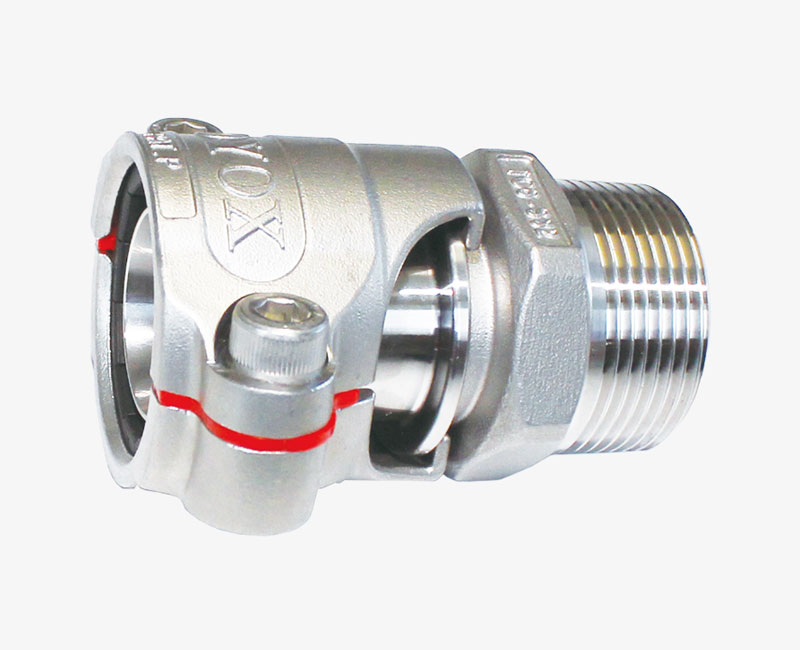

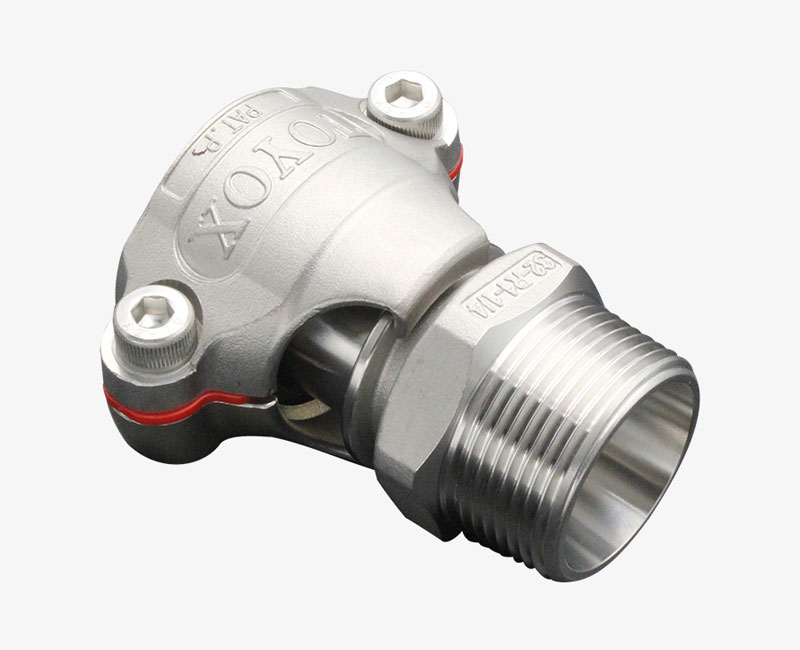

TOYOCONNECTOR TC6-S接頭

型號: TC6-STOYOCONNECTOR TC6-S接頭

TOYOCONNECTOR TC6-S接頭

符合RoHS2修正規制

耐壓，避免膠管脫落和流體洩漏。
輕鬆裝卸，節省作業時間，提高工作效率。
接頭口徑大，可降低壓力損失。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC6-S

流體：

空氣、化學藥品、溶劑、塗料、礦物油、動植物油、水(飲用水除外)

主材質：

不鏽鋼

符合法律：

符合RoHS2修正規制

連接種類：

外螺紋快速接頭

連接規格：

1-1/4、1-1/2、2

資料和服務下載

TC6-S 注意事項

TC6-S 使用說明書

相關影片

型號	螺栓規格	尺寸(mm)					重量 (g)	包裝單位 (個)	尺寸圖
型號	螺栓規格	L	Φd1	F	HEX1	HEX2	重量 (g)	包裝單位 (個)	尺寸圖
TC6-S32-R1-1/4	R1-1/4	86.0	27.0	81.0	46	6	550	4
TC6-S38-R1-1/2	R1-1/2	93.0	32.0	88.0	55	6	745	4
TC6-S50-R2	R2	110.0	43.0	106.0	70	8	1240	2

	型號		FF	FFS	FFYS	EC	ECS	TFB	TFS	TGF
	軟管材質		氟化樹脂	氟化樹脂	氟化樹脂	聚烯烴樹脂	聚烯烴樹脂	PVC	PVC	PVC
	法律法規		FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	符合RoHS2修正規制	符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制
接頭型號	軟管內徑 mm	接頭規格
TC6-S32-R1-1/4	32	R1-1/4	○	○	-	○	○	○	○
TC6-S38-R1-1/2	38	R1-1/2	○	○	○	○	○	○	○
TC6-S50-R2	38	R1-1/2	○	-	○	○	○	○	○

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC6-32-G	TC6-S32-R1-1/4	4
	TC6-38-G	TC6-S38-R1-1/2	4
	TC6-50-G	TC6-S50-R2	2

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC6-32-CBSS	TC6-S32-R1-1/4	1
	TC6-38-CBSS	TC6-S38-R1-1/2	1
	TC6-50-CBSS	TC6-S50-R2	1
