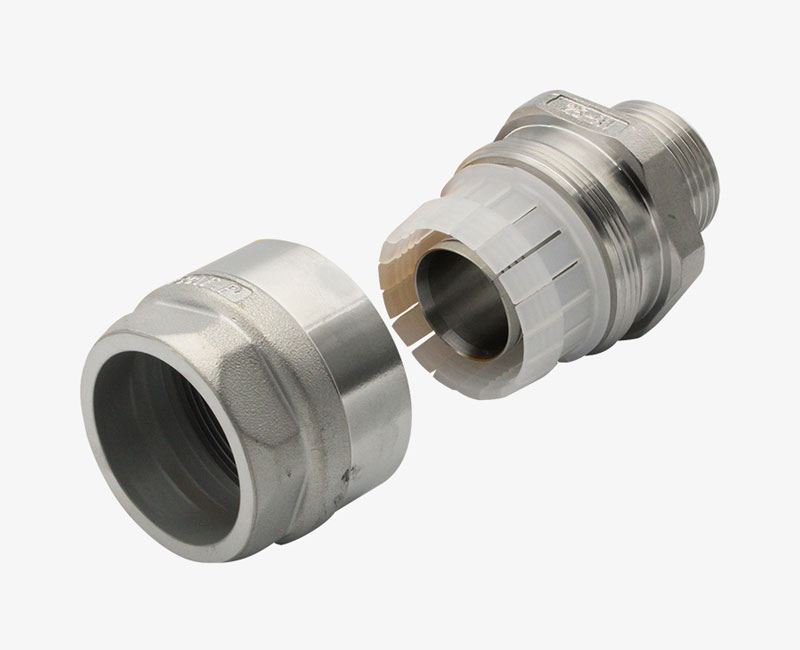

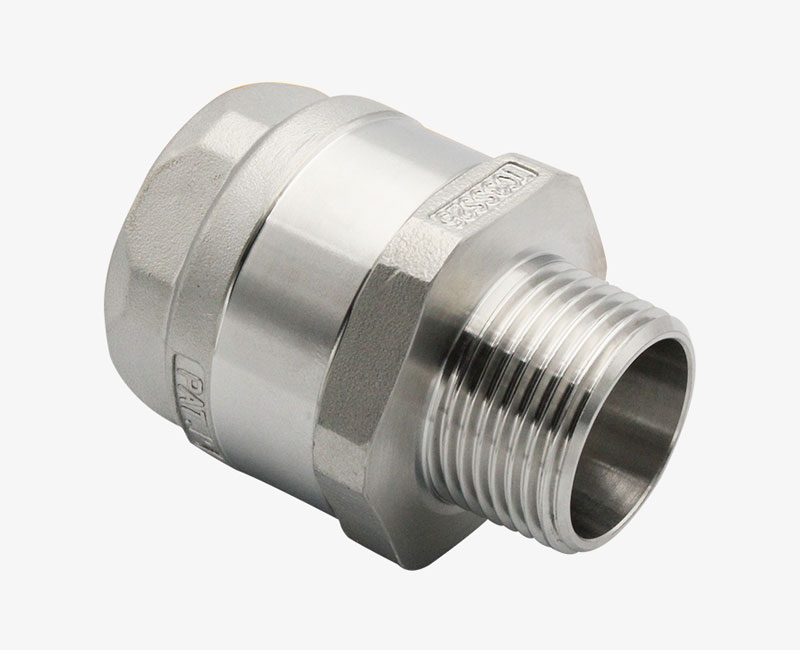

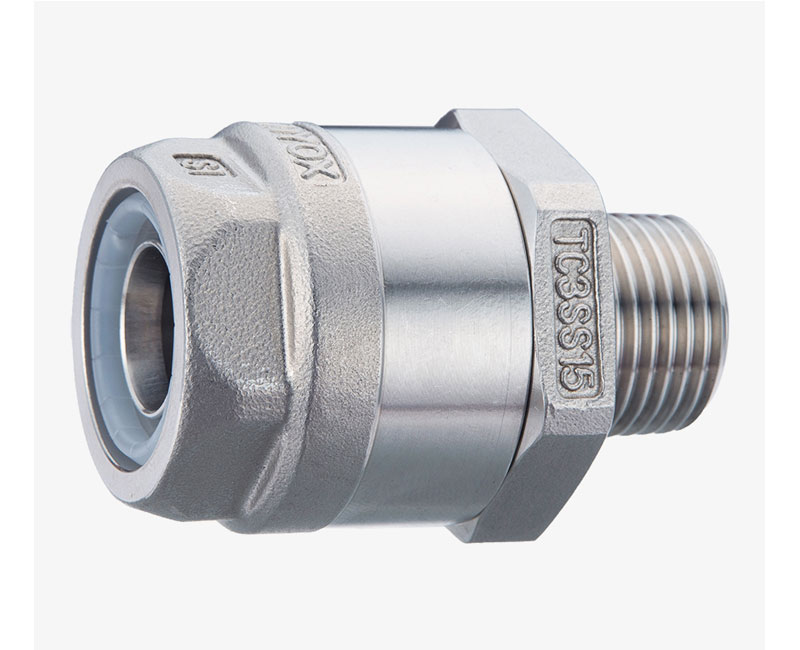

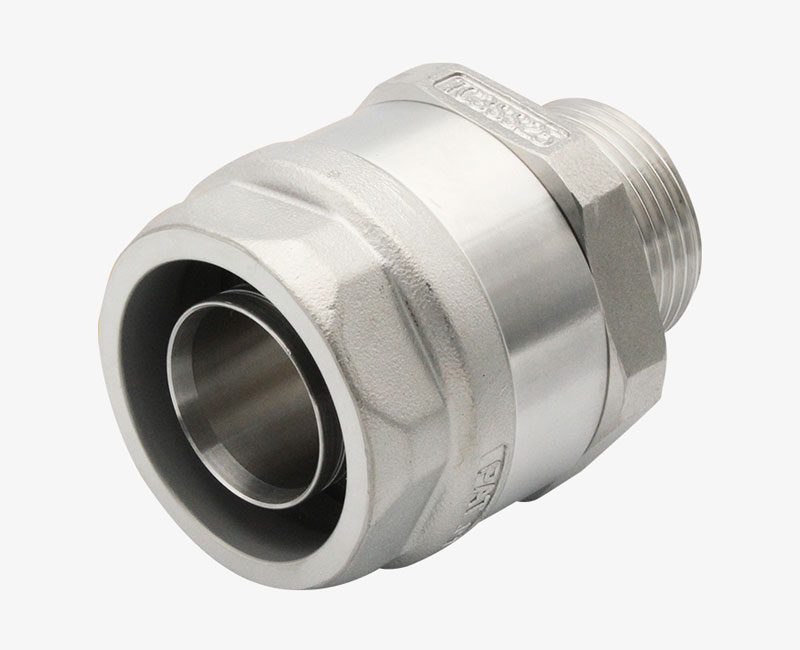

TOYOCONNECTOR TC3-SS接頭

型號: TC3-SSTOYOCONNECTOR TC3-SS接頭

TOYOCONNECTOR TC3-SS接頭

符合RoHS2修正規制

耐壓，避免膠管脫落和流體洩漏。
輕鬆裝卸，節省作業時間，提高工作效率。
接頭口徑大，可降低壓力損失。
節省成本，接頭主體為可重覆使用。
抗震力強，可預防因震動脫落，造成損失。
最後鎖上蓋形螺母，即完成安裝程序。

加入詢價

返回

概要
接頭規格表
適用軟管
更換零件配件

型號：

TC3-SS

流體：

空氣、化學藥品、水(飲用水除外)、動植物油、礦物油

符合法律：

符合RoHS2修正規制

連接種類：

外螺紋快速接頭

連接規格：

1、3/4、5/8、1/2、3/8

資料和服務下載

TC3-SS 注意事項

TC3-SS 使用說明書

相關影片

型號	螺栓規格	尺寸(mm)				重量 (g)	包裝單位 (個)	尺寸圖
型號	螺栓規格	L	φd1	HEX1	HEX2	重量 (g)	包裝單位 (個)	尺寸圖
TC3-SS9-R3/8	R3/8	48.0	6.9	30.0	24.2	133	20
TC3-SS12-R1/2	R1/2	53.0	10.1	32.0	27.0	178	20
TC3-SS15-R1/2	R1/2	55.0	13.3	36.0	30.8	217	20
TC3-SS19-R3/4	R3/4	59.5	16.9	41.0	35.8	290	10
TC3-SS25-R1	R1	66.0	22.8	50.0	43.8	438	10

	型號		TSI	TSIS	TSIP	HTSI
	軟管材質		矽膠	矽膠	矽膠	矽膠
	法律法規		FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制	FDA 符合RoHS2修正規制
接頭型號	軟管內徑 mm	接頭規格
TC3-SS9-R3/8	9	R3/8	○	-	-	-
TC3-SS12-R1/2	12	R1/2	○	-	○	○
TC3-SS15-R1/2	15	R1/2	○	-	○	○
TC3-SS19-R3/4	19	R3/4	○	○	○	○
TC3-SS25-R1	25	R1	○	○	○	○

更換零件	型號	適用接頭型號	包裝數量 (個)
	TC3-SS9-S	TC3-SS9-R3/8	20
	TC3-SS12-S	TC3-SS12-R1/2	20
	TC3-SS15-S	TC3-SS15-R1/2	20
	TC3-SS19-S	TC3-SS19-R3/4	10
	TC3-SS25-S	TC3-SS25-R1	10
